規(guī)格 接液材質 探頭 316L不銹鋼 殼體 316 不銹鋼 工作壓力（最大） 363 PSIG（25 bar） 工作溫度 -14 o F 至 140 o F（-10 ℃至 60 ℃） 上電延時 最大為 15 秒（輸出開） 響應時間 最大為 10 秒 進口／出口 1/2"，3/4"，1"，1-1/2" NPT 螺紋 工作電壓 24 伏直流電壓或 24 伏交流電壓 (±15％ ) 電流消耗 少于 50 毫安 開關觸點額定值 30Vac@45mA, 42Vac@65mA 開關邏輯 常開 防護等級 IP65 設定點精度 15％ 設定點偏差 20％ （最大） 電氣連接 M12*1（4 針）（包含 1m 電纜） 認證 CE， RoHS

熱擴散原理 接線圖 流量開關 FS-600 Series / p1of2 / 03-Jan-17_CN_02_2017 FS-600流量開關基于熱式原理。FS-600利用液體的冷卻效應來檢測流量，即以通 過介質流量帶走的熱量確定流速。這種基于溫度的原理開關可以可靠的檢測各種 液體

FS-600 的探頭包含 2 個溫度傳感器和一個加熱元件。一個溫度傳感器位于探頭最 接近流動介質的部分，用來檢測流體流速的變化。另一只溫度傳感器安裝在內壁上 用來感知環(huán)境介質的溫度。 為了使傳感器檢測到流量，需要對探頭中的一個溫度傳感器進行加熱。當接通電源 后，探頭頂部被加熱。隨著液體的流動，傳感器頂部的熱量會被帶走第一支傳感器 的冷卻量代表了流體熱傳導的快慢程度。兩個溫度傳感器的溫度差提供了測量流速 的方法。當流速高時，溫差小。隨著流速的降低溫差增大

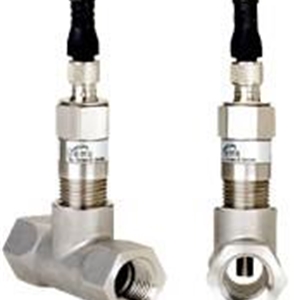

美國GEMS FS-600熱式流量開關

流速 (cm/s) 部件號

 5       230500-5-05

 10     230500-5-10

15      230500-5-15

20      230500-5-20

25      230500-5-25

30     230500-5-30

35     230500-5-35

40     230500-5-40

45     230500-5-45

50     230500-5-50

55     230500-5-55

60     230500-5-60
