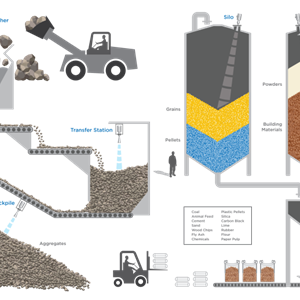

美國FLOWLINE LR36 LR41 LR46雷達料位計導波雷達料位計是依據時域反射原理(TDR Time Domain Reflectometry)為基礎的雷達料位計，時域反射原理首先是用于通訊電纜的故障檢測，今天我們將其成功應用于工業測量領域。 電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，回波的極性和振幅取決于上層介質與下層介質的介電常數εr。一般來講，上層的介質通常為氣體，其介電常數接近εr1.0，下層被測介質的介電常數較高。 調頻連續波雷達料位計是依據調頻連續波原理(FMCW Frequency Modulated ContinuousWave)為基礎的雷達料位計，這區別于脈沖式雷達，并因其優越的性能而廣泛應用于工業領域。使用線性調頻高頻信號，發射頻率隨一定時間間隔(掃描頻率)線性增加，頻率范圍為8.5G～9.9G，波長約為3cm。由于發射頻率是隨著信號傳播的時間變化的，與反射物體距離成比例的低頻信號頻率f是由當前發射頻率與接收的反射頻率的差值獲得的雷達料位計適用于酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等雷達料位計的優點
      ● 雷達料位計是非接觸式測量或TDR導波式測量
      ● 雷達料位計應用電磁脈沖進行快速測量，精度高，抗干擾能力強
      ● 耐腐蝕（探頭大多采用316不銹鋼或PVDP等材料）
      ● 耐壓高（40Kg/cm2）
      ● 耐溫高（200℃）雷達料位計的注意事項
      ● 雷達料位計對于安裝空間有一定的要求
      ● 注意介質的介電常數，并依據介電常數的大小選擇適合的型號

脈沖雷達料位計天線發射極窄的微波脈沖，這個脈沖微波以光速在空間傳播，在被測介質表面被反射回來，被同一天線接收。發射脈沖微波與接收微波的時間間隔與天線到被測介質表面的距離成正比。脈沖雷達料位計采用一種特殊的相關解調技術，可以準確識別發射微波與接收微波的時間間隔，從而進一步計算出天線到被測介質表面的距離。

Range: 12” to 49.2’ (30cm to 15m)

Frequency: 26 GHz.

Accuracy: ± 10mm

Dead band: 12” (30cm)

Beam angle: 8o

Configuration: Push button; WebCal^® PC Windows^® USB^® 2.0

Memory: Non-volatile

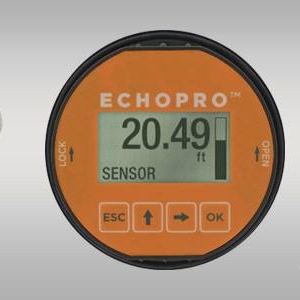

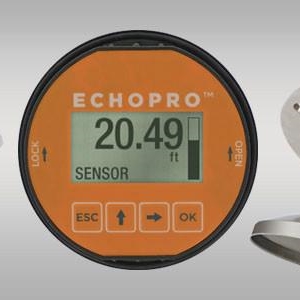

Display type: LCD, dot matrix

Display units: Feet and meters

Display bar: Percent of span

Display graph: Echo signal curve

Supply voltage: 21.6 to 26.4 VDC

Max. consumption: 22.5 mA

Signal output: 4-20 mA, two-wire

Signal invert: 4-20 mA, 20-4 mA

Signal fail-safe: 3.9 mA, 20.5 mA, 22 mA

Process temp.: F: -40o to 392o, C: -40o to 200o

Temp. comp.: Automatic

Storage temp.: F: -40o to 176o, C: -40o to 80o

Pressure: -40: -14.5 to 580 psi (-1 to 40 bar), -44 & -45: Atmospheric

Enclosure rating: IP67

Encl. material: 316L stainless steel w/silicone gasket

Encl. window mat.: Polycarbonate

Conduit entrance: (1) 1/2” NPT connector

Antenna material: 316L

Process mount: -40: 1 1/2” NPT, -44: 4” gimbal flange (ANSI), -45: 5” gimbal flange (ANSI)

Classification: Intrinsically safe

Approvals: ATEX  II 1C Ex ia III C T76o C…T146o C Da; IEC Ex ia III C T76o C…T146o C Da; CSA Class I, Division 1, Groups A, B, C, D; Class II, Division 1, Groups E, F, G; (T6…T3) Class I Zone 0 AEx ia IIC (T6…T3) Ga Zone 20 AEx ia IIIC (T76oC to T146oC) Da Ex ia IIC (T6…T3) Ga Ex ia IIIC (T76oC to T146oC) Da

Entity parameters: See control drawing #301901

Certification: FCC

Compliance: CE, RoHS
